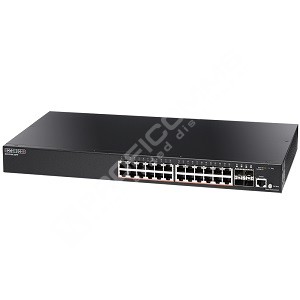

Edge-Core ECS2100-28PP: Gigabit Ethernet L2 PoE Smart switch 28 port, 24x PoE max. 370/740W, zdroj 230V AC

L2 Gigabit Etherenet PoE Smart switch ECS2100-28PP je osazen24x 10/100/1000Base-T RJ-45 porty s podporou PoE+ (max. 370W, s možností zvýšení na 740W) a čtyřmi dvourychlostními FE/GE SFP sloty pro optický uplink, s podporou 100Mb i 1Gb SFP trnasceiverů.

ECS2100-28PP patří do série L2 Gigabit Ethernet přepínačů ECS2100 firmy Edge-Core. Ta je určená především pro malé a střední (SOHO / SMB) počítačové sítě nebo kamerové systémy. Jedná se o ucelenou řadu switchů, od 8 do 48 portů s možností podpory napájení PoE+ (až 30W/port) a optického up-linku. Jednoduchou konfiguraci a správu přepínačů zajišťuje webové rozhraní, k dispozici je také Telnet a SNMP management a nově i přes sériovou konzoli. Správa jednotky je možná na IPv4 i na IPv6.

SFP sloty pro uplink jsou dvourychostní, podporují 100Mb a Gigabit SFP (Mini-GBIC) transceivery. Verze s podporou napájení Power over Ethernet Plus (PoE+) dle standardu IEE 802.3af umožňují po stávajícím UTP kabelu CAT 5e přenášet nejen data rychlostí až 1GB/s, ale i napájení pro zařízení podporující PoE, např. IP telefony, Wi-Fi přístupové body, IP kamery atd. Napájení PoE je možné konfigurovat z managementu, lze povolit / zakázat PoE per port, nastavit maximální PoE výkone per port (např. 30W na portu č. 1 a 7,5W na dalších 6ti portech) a nastavit prioritu portů (v případě připojení více PoE zařízení s celkovým příkonem nad maximální možný PoE výkon budou napájené pouze zařízení připojené k portům s vyšší PoE prioritou tak, aby celkový poskytovaný PoE výkone byl do daného maxima.

Přepínače řady ECS2100 nabízí podporu virtálních sítí VLAN (IEEE 802.1Q, až 4 tisíce aktivních VLAN) a agregaci linek (IEE 802.3ad). Spanning Tree protokoly STP / RSTP / MSTP zabraňují vzniku smyček v Ethernet síti, umožňují tak vytvářet redundantní kruhové topologie. Přepínač je vhodný nejen pro přenost dat, ale díky podpoře funkcí QoS a IGMP Snooping také pro přenos hlasu (VoIP) a videa (multicast, IP-TV, VoD). K dispozici je 8 HW prioritních front pro zajištění kvality služeb (QoS). Klasifikace dat je možná podle standardu IEE 802.1p a DSCP. Z pohledu bezpečnosti přepínač nabízí autentizaci uživatelů na základě MAC adresy, webovou autentizaci a také Port-based a MAC- based autentizaci dle IEE 802.1X (RADIUS).

Přepínače řady ECS2100 jsou vhodné pro uživatele, kteří:

• hledají kvalitní, ale cenově efektivní řešení
• chtějí povýšit přenosovou rychlost na 1Gb/s
• chtějí nahradit přepínače bez managementu cenově dostupným řešením s managementem a podporou široké sady L2 funkcí
• chtějí napájet koncová zařízení se spotřebou do 30W přes UTP kabely ze switchů, nikoliv pomocí PoE injektorů nebo externích zdrojů

Výhody série ECS2100 oproti starší sérii ECS2000:

• fyzická sériová konzole
• cisco-like CLI
• vyšší PoE výkon
• podpora private MIB
• CPU Guard

Specifikace:

• 24x RJ-45 10/100/1000 Base s PoE+
• 4x 1G SFP ports
• PoE výkon: 370W (s možností rozšíření na 740W)
• 1x Console Port
• Rozměry: 44x440x220mm
• Operační teplota: 0°C to 50°C
• Operační vlhkost: 10% to 90%

Výkon:

• Switching Capacity: 56Gbps
• Forwarding Rate: 41,7Mpps
• Flash Memory 32MB
• DRAM: 256MB
• MAC Table: 16K
• Jumbo Frames: 10K

L2 Funkce:

• Spanning Tree Protocol:
  • IEEE 802.1D Spanning Tree Protocol (STP)
  • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
  • IEEE 802.1s Multiple Rapid Spanning Tree Protocol (MSTP)
  • Loopback Detection
  • BDPU Filter/Guard BDPU Forward
  • Root Guard
• VLANs:
• Supports 4K IEEE 802.1Q VLANs
• Port-Based/MAC-Based/Protocol-Based VLANs
• Guest VLAN
• Auto Voice VLAN
• Auto Surveillance VLAN*
• Static Trunk
• IEEE 802.3ad Link Aggregation Control Protocol (LACP)
• IGMP v1/v2/v3 snooping
• IGMP Filtering/Throttling
• IGMP Queries
• IGMP Immediate leave
• MLD Snooping
• Link Aggregation:
• IEEE 802.3az
• Cable Length
• No Link Power-Saving
• IGMP Snooping:
• LLDP/LLDP-MED
• Green-Saving
• Jumbo Frame packet
• Cable Diagnostic

Funkce QoS:

• Rate Limiting
• Priority Queues Schedule (WRR/Strict Priority/Hybrid QoS)
• Port-Based QoS
• IPv4/IPv6 DSCP
• DiffServ
• Auto VOIP
• Auto Video
• 8 HW Queues per port
• Dynamic QoS

Funkce IPv6:

• IPv4/IPv6 Dual Protocol Stack
• IPv6 Management
  • IPv6 Ping/Trace
  • IPv6 Telnet
  • IPv6 Syslog
  • IPv6 TFTP
• HTTP over IPv6
• SNMP over IPv6

PoE:

• Support IEEE 802.3af (15.4 W)/IEEE802.3at (30W) on each port (Total PoE Power Budget as follows):
  • ECS2100-10PE (65 W)
  • ECS2100-10P (125 W)
  • ECS2100-28P (200 W)
  • ECS2100-28PP (370 W) (Up to 740W using PS3000+EPS460W)
• Dynamic Power Allocation
• Auto disable after exceeding power budget
• PoE Timer

Bezpečnostní funkce:

• DDOS Protection
• CPU Guard (CPU Protection)
• Port Isolation
• Port Mirror (One to One, One to Many)
• Remote Mirror
• Storm Control
• Broadcast/Multicast/Unknown Storm Control
• IEEE 802.1X
• ACL
  • Ingress Only
  • L2/L3/L4
  • ACL entry: 512
  • IPv4/IPv6
  • TCP/UDP-Based, MAC-Based ACL
• Port Security
• MAC Filter
• MAC Authentication
• Port max count per port
• Dynamic VLAN Assignment
• Dynamic ARP Inspection
• AAA (RADIUS/TACACS+)
• IP Source Guard
• SSH v1.5/v2.0
• SSL v1/v2/v3
• SSL IPv4/IPv6
• (10T/P/PE/28T/28P/28PP Trace on port (Ingress only) (52T/26T trace multi port)
• SFlow*

Management:

• System password protection
• NTP/SNTP
• Dual Image/Configuration
• Configuration upload/download (HTTP/TFTP/FTP)
• Firmware upload/download (HTTP/TFTP/FTP)
• Auto Firmware Upgrade
• RMON (groups 1,2,3 and 9)
• SNMP
  • SNMP Trap
  • SNMP v1/v2/v3
  • SNMP Standard/Private MIB
• Management Access (Console/SNMP/Web /Telnet )
• Memory Flash Log
• Event/Error Log/Syslog
• DHCP v4/v6 Client//DHCP Snooping
• DHCP Snooping Option82
• Dynamic Provision (via Option 66,67)
• DHCP Relay v4 (v6*)
• Port Mirroring (One to One) TX/RX (both)
• DNS Client without DNS proxy
